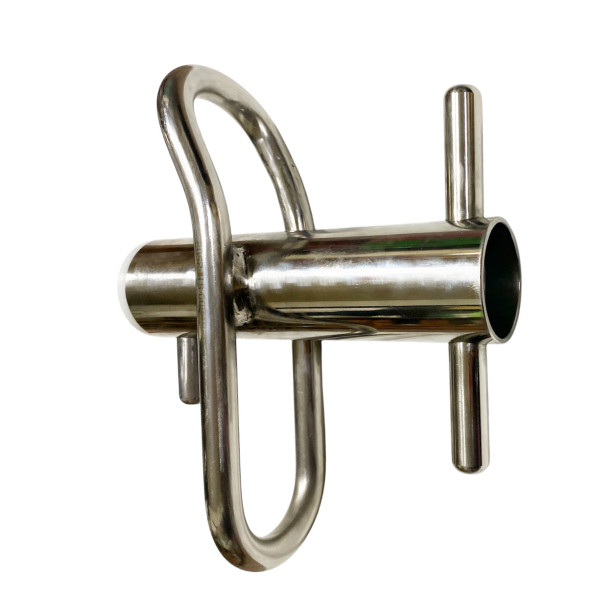

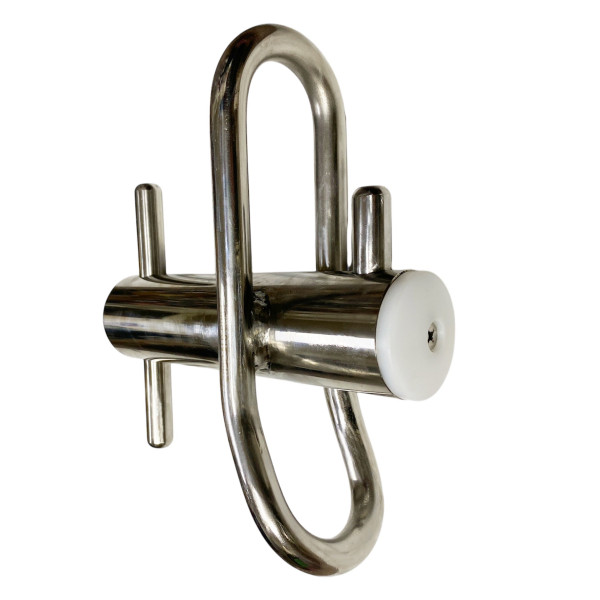

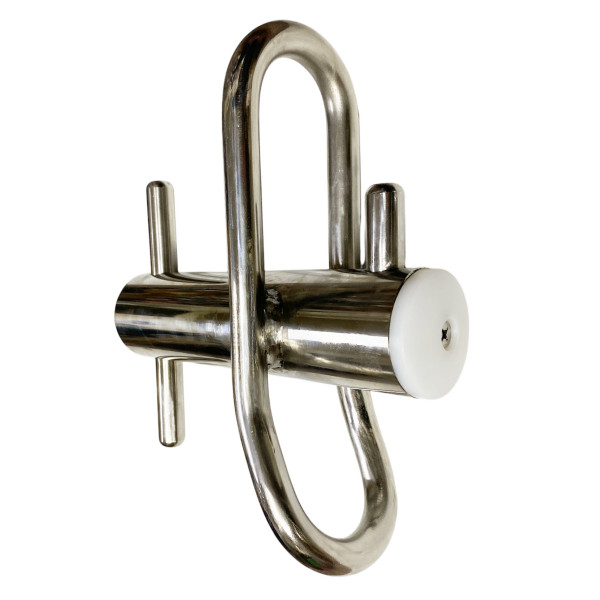

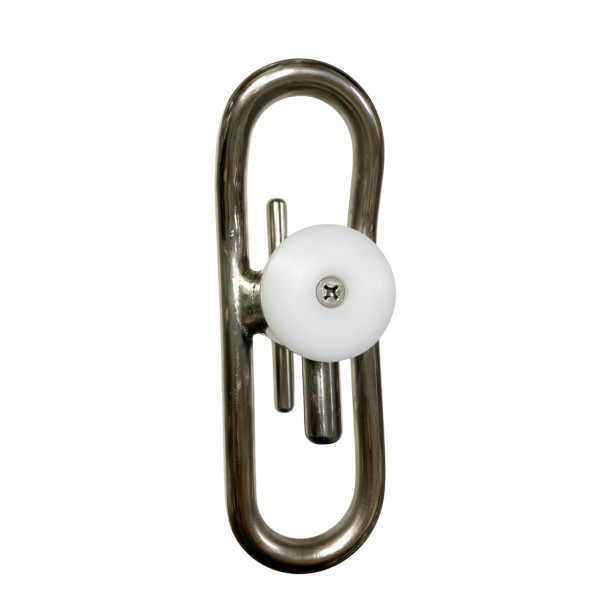

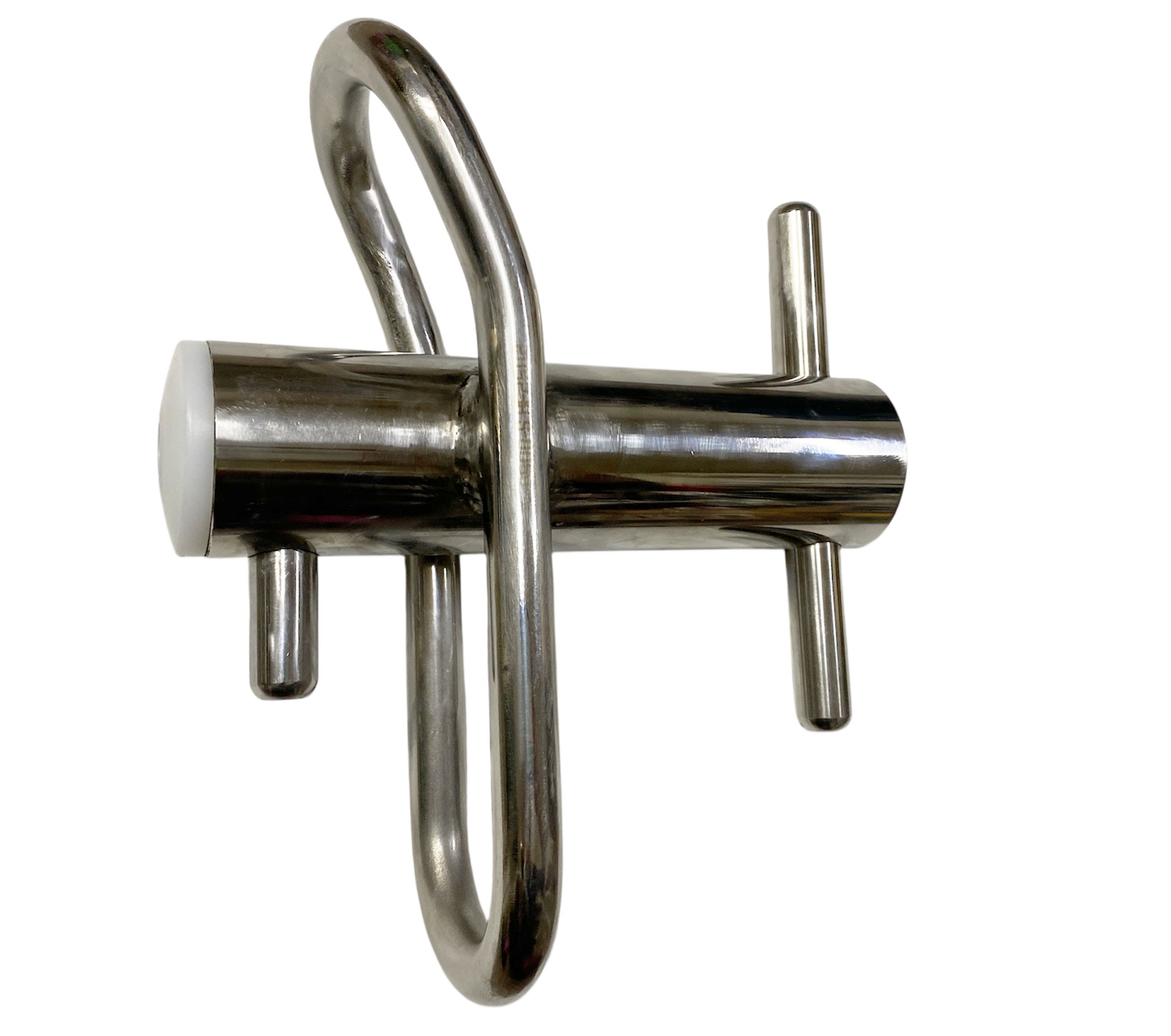

Concordia 專業修樹控繩器 Portawrap (SUS304)
型號：P500-S
材質：不鏽鋼SUS304
重量：1860g
管身管徑/管厚：50mm/2.5mm
桿徑：15.8mm
環徑：15.8mm
端頭保護蓋：塑鋼(保護樹幹本體)
最大工作負載：1000kg，本器材均100%經1700kg靜荷重結構測試通過。
適用繩徑：小於16mm
用途：搭配繩索用於重物下墜控制、可有效制動的的摩擦省力裝置。
總重量 1860克

控繩器(Portawrap)
型號:P500-S
材質:不鏽鋼SUS304/塑鋼
重量:1860g
管身管徑/管厚:不鏽鋼SUS304_50mm/2.5mm
桿徑:不鏽鋼SUS304_15.8mm
環徑:不鏽鋼SUS304_15.8mm
端頭保護蓋:塑鋼
·最大工作負載(W.LL,Working Lood Limit):1000kg;本器材100%經1700kg靜荷重結構測試通過。
·適用繩徑:小於16mm。
·用途:搭配縫索用於重物下墜控制(一般使用於樹木技幹的下放)、可有效制動的摩擦省力裝置。
產品諮詢專線:0905708968
產地:台灣製造Made in Taiwan
警告:
·使用本器材應受過相關訓練,本使用說明並不能代替相關的訓練!
·本器材僅限用於物體承重,不可使用於人員承重!
·本公司及其銷售商不對使用本器材造成的損害負責。購買人或用戶應完全熟悉本器材的正確應用及使用!
·請定期對本器材進行安全檢查,任何的裂痕、嚴重磨損或變形應停止使用或銷毀以防止進一步使用。
·施工前,請完整巡檢工作區域及目標對象可能存在的潛在危險,並進行相應調整。
·以樹幹作為固定點時,除了應檢查樹木的強度及健康外,並應考慮要下放枝幹的路徑是否與固定點動線有所衝突。
·樹木的健康非常重要,尤其是根部及其棲地,関係到固定點能承受多大的力量。在台灣,褐根病及其他根腐病正危害越來越多的樹木。
·裝設於人工建物時請確認其地基基礎及建物本身強度是否足夠,固定處並應做好保護(人工建物及固定索),避免銳角或粗糙面磨損本器材/固定索。
·控繩器連接固定點的繩索強強度應該要能匹配控繩器的最大工作負載(W.L.L大於1000Kg)。
·搭配使用任何繩索前請先進行荷重測試以瞭解其承受力、摩擦力與圈樹之關係。
·荷重控繩時身體(例如:手、頭髮)及衣物請與控繩器保持適當距離,以避免被捲入的風險。
·操作人員應配戴合適的手套(例如:厚牛皮手套)及合通的安全装備(例如:頭盔、安全、安全鞋)，並在控繩時避開重物可能的掉落區域。
·請確保工作繩下放至預定的定點後仍有足夠的操作長度。
使用說明:

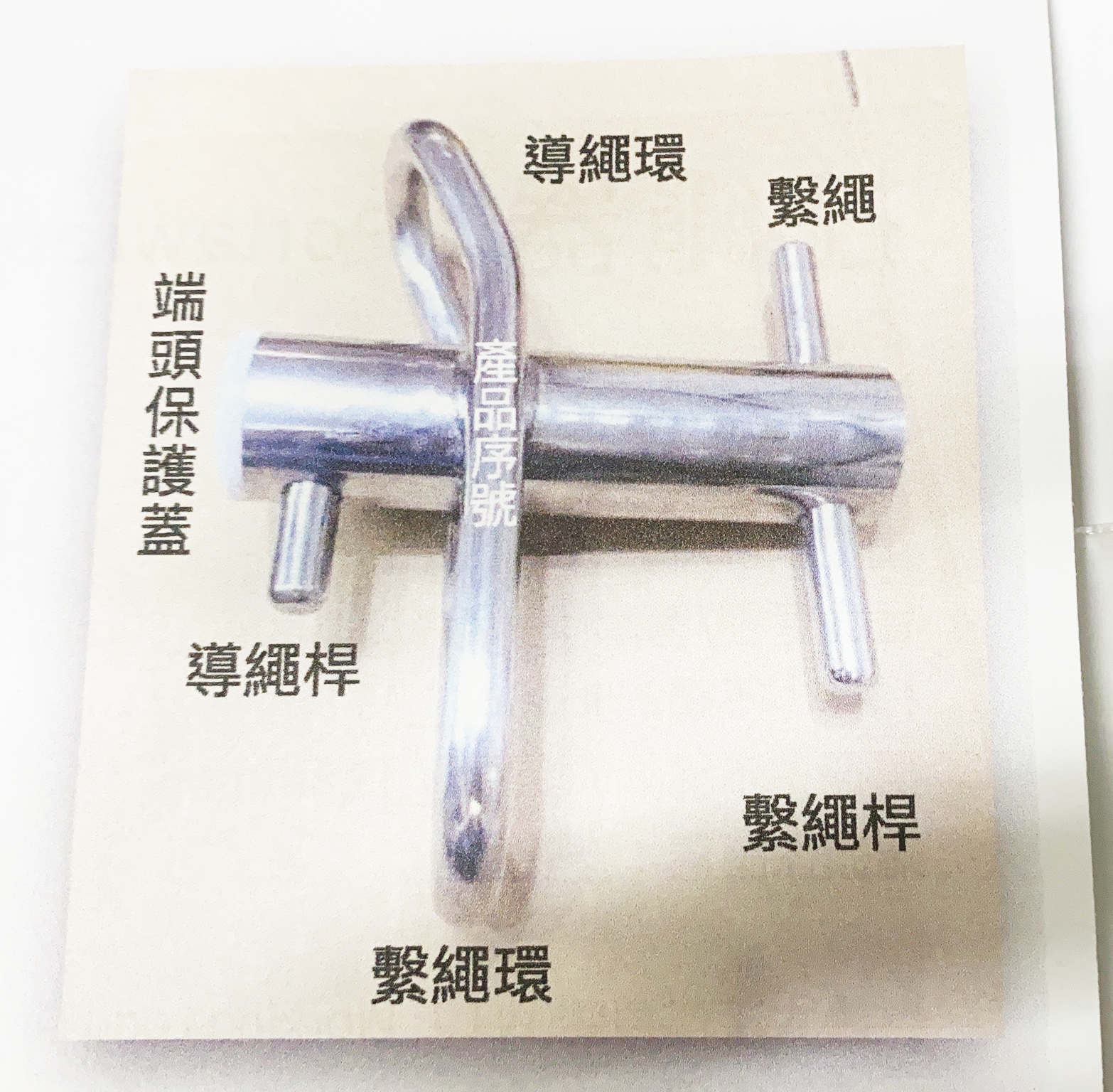

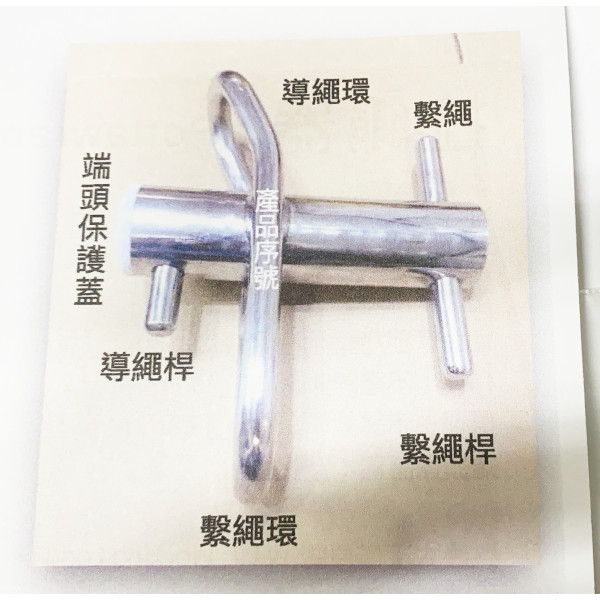

控繩器各部名稱及功能:如圖所示
 繫繩環:供固定索繫綁用
 導繩環:限制及固定工作繩進出角度
 導繩桿:防止工作繩脫出
 緊繩桿:繫綁工作繩,鎖定工作繩
 管身:提供工作繩纏繞,纏繞圈數越多制動力起
 管身端頭保護蓋:緩衝端頭避免直接撞擊樹皮。
 產品序號:雷刻於桿身位置(共6碼,
 中間2碼為西元年後兩位_後2碼為生產序號)。
保護蓋如有鬆脫可送回本公司重新固鎖。
·固定點選擇:足夠的強度(足以負荷預計下放校幹重量_計入可能的下墜衝擊)、與上方滑輪點間無障礙物、方便操作、無滑脫或鬆脫的可能性。
·固定索選擇:強度高於工作負載強度(100kg),可優先選擇有網眼的繁木索(例如Whoopie slings)。
工作繩選擇:
.足夠的強度(足以負荷下放枝幹重重量,計入可能的下墜衝擊)、足夠的長度(來回繩長+綁繩長度+控繩長度)。2.請使用編織繩(不可使用鋼索)。
.繩徑小於16mm (5/8inch)。
固定索的繫綁方法:
.將固定索總限的縄端穿過緊繩環,然後將固定索另一端總端穿過繩限後收緊於緊縄環。將固定索另一端繞過固定點後套入控繩器再收緊於繫繩環。
.固定索緊綁後請確認控繩器受力上揚後仍位於可操作範圍內(建議不高於120cm)。
工作繩使用方式:
.確認工作繩上方綁點已完成並收緊,將工作繩做出一個繩耳純且穿入導純環並套過導繩桿置於主管上,再次收緊工作繩(控繩器應會受力後上揚)至緊繃。
.將工作繩剩餘繩身繞圈於管身上(工作繩繞圈時不可在導繩環處反折),纏繞圈數請依工作繩線徑、編織方式、材質、預計下放重量調整。
.工作繩纏繞管身時請勿交疊以確保制動力不會減損。
.如欲鎖定工作繩請將工作繩繞圈於管身後,再以8字上下來回纏繞於緊繩桿上。
·將未纏繞管身的工作繩直接緊納於緊繩桿,將可能導致數繩桿受力後的變形損壞。
·請勿以半扣方式將繩固定於緊繩提上,以避免受力後可能無法解開,請以8字上下繞圈的方式。
·控繩人員應退至安全區域操作工作繩。
·當工作繩承重並解除緊繩桿的鎖定後,工作繩應可自然地滑動抽出,如果無法滑動代表管身上的纏繞圈數過多。
